NEO PA/VA EN 54-16

El sistema de megafonía y evacuación por voz EN 54-16 LDA NEO es un equipo compacto, todo-en-uno, muy rentable. Su filosofía plug-and-play reduce costes y tiempo ya que facilita la instalación, el mantenimiento y la operativa del sistema.

NEO está a la vanguardia de la tecnología ya que incorpora avances que garantizan su viabilidad presente y futura, siendo además el primer equipo certificado EN54-16 que se fabricó en España.

CARACTERÍSTICAS

Marcamos la diferencia

Mayor fiabilidad y robustez

NEO aparte de ser un equipo con certificado EN 54-16 (0370-CPR-3261), dispone de componentes de alta calidad y durabilidad así como funciones específicas que van más allá de lo mínimo exigido para obtener el certificado y así hacer que sea un equipo muy robusto.

Mayor facilidad de uso, instalación y mantenimiento

NEO es un sistema compacto de filosofía plug-and-play, que incluye en un solo equipo de 2U lo que normalmente en otros fabricantes son necesarias varias referencias. Incluye 8 amplificadores, matriz de audio digital (40x1024), supervisor de línea, amplificador de reserva, doble reproductor de mensajes pre-grabados (4GB), etc.

Mayor facilidad de ampliación

NEO permite fácilmente escalar el sistema sin complicaciones, o bien de manera distribuida, o de manera local simplemente añadiendo unidades de NEO-Extension conectadas con cable de red directamente al NEO.

Mayor flexibilidad y facilidad de integración

El sistema NEO permite integrarse y comunicarse abiertamente de diversas formas con otros sistemas (ya sea por comandos a través de conexión Ethernet por UDP, por RS-485/232 o por cierre de contactos).

Audio sobre Ethernet

NEO dispone de audio sobre Ethernet de manera nativa, pudiendo publicar sus entradas y recibir hasta 32 entradas adicionales e independientes de audio digital de alta calidad (48Khz, 24bits) sin retardos desde la red de datos.

Control por web

NEO permite un control remoto e intuitivo basado en web, a través de la red de datos, desde un puesto de control central mediante el software LDA SIME Control.

FRONTAL

Control y supervisión sencillos al alcance de la mano.

Pantalla táctil de 4,3”

Permite un acceso rápido e intuitivo a las funciones principales del sistema.

Altavoz monitor

Permite escuchar los mensajes pre-grabados, el audio de las entradas o el audio rutado en las zonas.

Micrófono de emergencias supervisado

Micrófono integrado Push-to-talk (PTT) de alta calidad y supervisado (conexión y cápsula).

Matriz digital de audio interna

Matriz digital de 40 x1024, que permite rutar cualquiera de las entradas de manera simultánea e independiente a cualquiera de las zonas.

Reproductor dual de mensajes pregrabados

Con una memoria de hasta 4GB, NEO permite almacenar cientos de mensajes y reproducirlos de forma manual o automática. 2 mensajes pueden ser ejecutados de forma simultánea a distintas zonas.

Ver características

+Pantalla táctil 4.3” color
Permite un acceso rápido e intuitivo a las funciones principales del sistema.

+Altavoz monitor
Permite escuchar los mensajes almacenados, el audio de las entradas o el audio rutado en las zonas.

+Micrófono de emergencias
Micrófono PTT integrado de alta calidad y supervisado.

TRASERA

8 amplificadores clase D, supervisión de línea interna, audio sobre Ethernet, interfaces avanzadas de integración y mucho más.

8 amplificadores clase D

Configuración 8 x 120W @100V permitiendo hasta 8 zonas con un solo equipo.

Entrada de alimentación de reserva

Conexión con cargador de baterías EN 54-4.

Interfaz por cierres de contacto con Panel de Detección de Incendios

12 cierres supervisados, de entrada, de salida y por zona.

8 salidas para control de atenuadores

Salidas de 24V para desactivar automáticamente hasta 32 atenuadores de volumen modelo LDA serie AT.

Supervisión de línea y amplificador de reserva

NEO puede detectar circuito abierto o cortocircuito todas las líneas y opcionalmente permite utilizar el octavo amplificador como reserva del resto.

Interfaz de bus ACSI

Permite hasta 8 dispositivos remotos en bus ACSI, ya sean micrófonos MPS-8Z o paneles de emergencia VAP-1.

5 entradas de audio analógico balanceado

Las entradas de audio pueden ser rutadas de forma independiente a cada zona gracias a la matriz digital interna (40×1024). Adicionalmente NEO puede recibir hasta 32 entradas de audio adicionales.

8 entradas para TFL

Opcionalmente podemos añadir terminadores de fin de línea para detectar fallo en la misma.

14 cierres GPIO para integraciones

Gracias al gestor de eventos incluido, podemos combinar las señales recibidas por cierres de contacto mediante operaciones lógicas para realizar acciones en el equipo.

8 salidas de audio preamplificadas

8 salidas de audio que duplican la señal que se envía a los amplificadores/zonas.

Puerto RS-485 para integraciones

Permite fácilmente recibir o enviar comandos por RS-485 para integraciones avanzadas.

Interfaz por RS-485 con Panel de Detección de Incendios

Puerto RS-485 exclusivo para integraciones avanzadas con paneles de detección de incendios.

Triple interfaz Ethernet

Permiten la transmisión y recepción de audio digital sobre Ethernet (hasta 32 entradas de audio adicionales), control-supervisión remotos, integración por UDP y conexión redundante de NEO Extensions.

Ver características

+ 8 Amplificadores clase D
Configuración 8 x 120W @100V permitiendo hasta 8 zonas con un solo equipo.

+Líneas A+B en cada amplificador
NEO dispone de un total de 16 líneas de amplificación y así dar la opción de utilizar una o dos líneas de altavoces por amplificador para aumentar la redundancia.

+Control de atenuadores
NEO permite enviar a 8 zonas diferentes señales de prioridad para desactivar hasta 24 atenuadores.

+Integración con terceros: 14 GPIO, RS-485 o Ethernet (UDP).
Ya sea por cierre de contactos, por puerto serie o por comandos Ethernet NEO se integra fácilmente con equipos de terceros. La integración es muy sencilla ya que se realiza mediante el software NEO Configurator.

+Salida de grabación
Permite la monitorización y grabación de los mensajes emitidos desde el micrófono de emergencia.

+Gestión avanzada de Eventos
Mediante el software NEO Configurator, se pueden crear Eventos que NEO memoriza para realizar acciones en el sistema. Ejemplo: Reproducir un mensaje de forma periódicamente en un conjunto de zonas en unos días y horas concretas, bajar el volumen de varias zonas al recibir un comando de red, reproducir un mensaje en una zona al pulsar un botón del micrófono, etc.

+ 5 entradas de audio balanceado
Entradas para fuentes musicales o micrófonos .

+ Audio sobre Ethernet
NEO puede recibir hasta 32 entradas diferentes de forma simultánea en audio digital de alta calidad (48Khz, 24bits).
NEO puede enviar audio sobre Ethernet a cualquiera de las zonas del sistema

+ Matriz digital de audio 40×1024
NEO puede rutar cualquiera de las entradas a cualquiera de las zonas de forma simultánea y así disponer de audio diferenciado por zona .

+Amplificación de reserva (7+1)
NEO puede utilizar su amplificador nº8 como amplificador de reserva del resto.

+DSP para filtros y ecualización paramétrica
NEO permite aplicar filtros o ecualización paramétrica de 7 bandas tanto a las entradas como a las salidas.

+Mensajes pregrabados (4GB de memoria interna)
Permite almacenar hasta 99 mensajes con una duración de hasta 6h en total.

+ 12 cierres de contacto supervisados para integración con Panel de Detección de Incendios
2 Cierres de entrada, 2 de salida y 8 cierres de entrada.

+Salidas de pre-amplificación
8 salidas en baja para conexión con amplificadores externos de megafonía o altavoces activos

+Puerto ACSI
Permite conectar en bus mediante cable UTP hasta 8 micrófonos MPS-8Z o paneles VAP-1.

+Supervisión de línea de altavoces
NEO mide desde sus amplificadores el estado de las líneas de altavoces y permite el uso opcional de EOL al final de la línea.

Escalable con NEO Extension

Un equipo LDA NEO se puede escalar fácilmente con equipos NEO Extension para alcanzar hasta 1024 zonas en un único sistema.

NEO Extension 8250

Nº Canales / Zonas extra

250

Potencia por canal (W)

2000

Potencia máxima total (W)

NEO Extension 4250

Nº Canales / Zonas extra

250

Potencia por canal (W)

1000

Potencia máxima total (W)

NEO Extension 4500

Nº Canales / Zonas extra

500

Potencia por canal (W)

2000

Potencia máxima total (W)

NEO EXTENSION

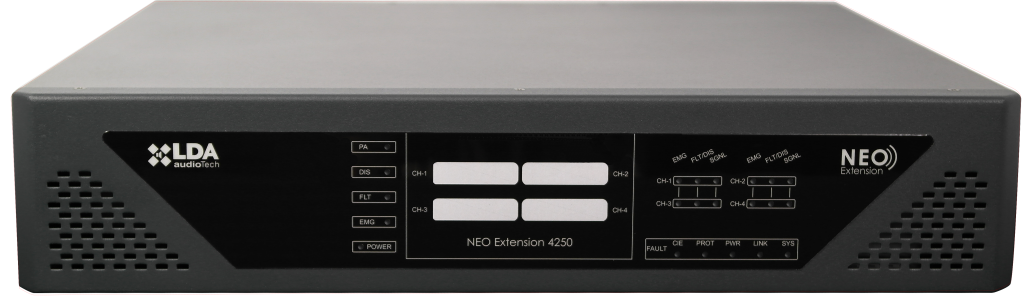

NEO 4250E

LDA NEO Extension 4250 es un control de extensión y un amplificador de 4 canales de 250W para el sistema compacto NEO EN 54-16 de megafonía y evacuación por voz.

NEO 8250E

LDA NEO Extension 8250 es un control de extensión y un amplificador de 8 canales de 250W para el sistema compacto NEO EN 54-16 de megafonía y evacuación por voz.

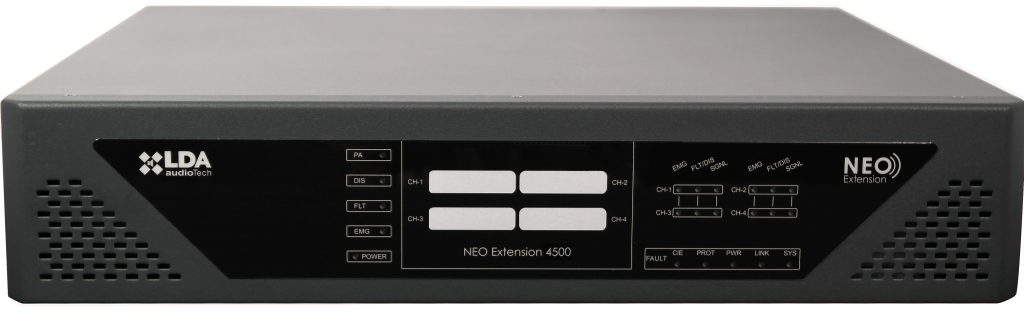

NEO 4500E

LDA NEO Extension 4500 es un control de extensión y un amplificador de 4 canales de 500W o 2 de 1.000W para el sistema compacto NEO EN 54-16 de megafonia y evacuación por voz.

NEO 4500LE

LDA NEO Extension 4500L es un control de extensión y un amplificador de 4 canales de 500W a baja impedancia (4 Ohms) para el sistema compacto NEO EN 54-16 de megafonía y evacuación por voz.

Descarga el brochure de NEO

Descargar

ACCESORIOS NEO / NEO+

Procesador AES67 y ACSI Net NEXO

Conversor de audio AES67 en red y controlador de bus ACSI v2 para conectar hasta 32 dispositivos MPS-8Z o VAP-1.

Micrófono multizona MPS-8Z+

Micrófono multizona con protocolo ACSI v2 para conectar hasta 32 dispositivos en un bus.

Teclado de expansión MPS-8K+

Módulo de expansión EN 54 para el micrófono MPS-8Z+ con 8 botones programables en ACSI v2.

Cargador EQ-241976

Cargador de baterías para sistemas de evacuación por voz, conforme a la norma EN 54-4. Ofrece una potencia máxima de 960 W.

Cargador EQ-241977

Cargador de baterías para sistemas de evacuación por voz, conforme a la norma EN 54-4. Ofrece una potencia máxima de 3600 W.

Batería EQ-241978

Batería de 45 Ah @ 12 V para cargador EQ-241976 de 960 W.

Batería EQ-241994

Batería de 120 Ah @ 12 V para cargador EQ241977 de 3600 W.

Controlador de pared VCC-64

Controlador de pared que permite cambiar el volumen de la zona y seleccionar la fuente de audio.

Adaptador alimentación VCC-64PSK

Adaptador de comunicaciones y alimentación RJ-45 para VCC-64.

Conversor Ethernet ZES-22 (solo sistemas NEO)

Matriz digital de audio de 4 E/S (configurable) con audio sobre Ethernet.

Conversor Dante-AES67 Dante-16

Conversor de audio digital Dante-AES67 para convertir hasta 16 canales.

Panel de emergencias VAP1-FES

Panel de evacuación por voz EN 54 con funcionalidades avanzadas y monitorización de estados por zonas.

Fire control panel and keyboard VAP-1FES 7Z

Panel de emergencias y teclado VAP1-FES 7Z

Panel de evacuación por voz EN 54 con teclado de expansión de 7 zonas.

Expansión 7 zonas VAP1-FES ERW 7Z

Teclado de expansión de 7 zonas y carcasa roja IP30.

Expansión 14 zonas VAP1-FES ERW 14Z

Teclado de expansión de 14 zonas y carcasa roja IP30.

Switch de red EQ-242910

Permite la configuración de redes de comunicación IP entre dispositivos EN 54.

Conversor de medios EQ-201035

Permite configurar redes de comunicación IP entre dispositivos EN 54.

ACCESORIOS NEO / NEO+ / ONE

Micrófono MPS-8Z

Micrófono multizona de altas prestaciones con memoria de selección, autobloqueo, grabación de voz y botón de eventos.

Teclado expansión MPS-8K

Módulo de expansión de teclado para el micrófono MPS-8Z que añade 8 botones programables.

Micrófono A-1

Pupitre microfónico de altas prestaciones con indicadores luminosos y cápsula activa mediante aro luminoso.

Terminador de línea TFL-2

Impedancia de carga filtrada para la mejora de la precisión de la medición de línea de altavoces en líneas de 70/100 V.

Panel de alarma VAP-1

Panel de alarma por voz que ofrece un control remoto y supervisado de las funciones de evacuación del sistema NEO.

Teclado expansión VAP-8K

Módulo de expansión de teclado para el panel de alarma VAP-1 que añade 8 botones programables.

Módulo ciego VAP-1EC

Módulo de extensión ciego para paneles de alarma VAP-1 que puede usarse en rack o en pared.

Armario mural RACK-4ALT

Armario rack 19″ y 4U con puerta de cristal y cerradura, todos los paneles ciegos y accesorios necesarios.

Armario mural RACK-6ALT

Armario rack 19″ y 6U con puerta de cristal y cerradura, todos los paneles ciegos y accesorios necesarios.

Rack mural rojo EQ-242057

Armario mural para alojar una unidad de micrófono VAP-1 y una extensión de teclado VAP-8K.

Reproductor multifuente RCD-21R

Reproductor todo en uno de múltiples fuentes de audio, con USB y tarjeta SD.

Atenuadores AT Series

Atenuadores para líneas de megafonía de alta impedancia de 70 o 100 V.

Suface mount back box for series AT attenuators

Caja de superficie para atenuadores MC-20EC

Caja para montaje en superficie de atenuadores serie AT.

CONTROL Y SUPERVISIÓN EN LOCAL Y MULTISITE

Múltiples sistemas NEO pueden conectarse en red y ser controlados y supervisados como un único sistema gracias al software SIME Control. El sistema permite simultanear los softwares NEO Control y SIME Control.
