FORTSCHRITTLICHES BESCHALLUNGS- UND SPRACHEVAKUIERUNGSSYSTEM EN 54-16 AUF BASIS VON IP-AUDIO

NEO+ ist ein fortschrittliches Beschallungs- und Sprachevakuierungssystem, das nach EN 54-16 zertifiziert ist und maximale Flexibilität und Leistung bietet, mit hoher Leistung, die es an die Spitze der Technologie-Kunst stellt.

NEO+ wurde für mittlere bis große Installationen entwickelt und reduziert Zeit und Kosten dank seiner Plug-and-Play-Philosophie, die alle Installations-, Wartungs- und Betriebsverfahren des Systems erleichtert.

EVOLUTION WIRD MIT EINEM +

So ist NEO+, entworfen für große Projekte

Zertifiziert, zuverlässig und robust

Das System NEO+ ist nach der internationalen Norm EN 54-16 zertifiziert. NEO+ ist zuverlässig und effektiv in Brandschutzanlagen, eine robuste und langlebige Ausrüstung für jedes Großprojekt. NEO+ hat auch andere internationale Zertifizierungen wie Civil Defense im Nahen Osten oder EAC.

Skalierbar und einfach zu bedienen

NEO+ folgt der Plug-and-Play-Philosophie, die Installations- und Wartungskosten senkt, indem es alles, was Sie für die Bedienung einer Beschallungs- und Sprachevakuierungsanlage benötigen, in einem Gerät vereint. Es kann problemlos mit 4- und 8-Kanal-NEO+ Extension-Geräten auf bis zu 1024 Zonen in einem System skaliert werden. Im Multi-Controller-Modus kann der NEO+ ohne Zonenbeschränkung arbeiten.

Technologie AES67/Dante®

Das NEO+ System verfügt über ein Kommunikationsmodul auf Basis der AES67-Technologie für die digitale Audioübertragung auf Netzwerkebene 3. Dieses Protokoll ermöglicht die Interoperabilität zwischen verschiedenen audio-over-IP-basierten Systemen und ist ein offener Standard, der verwendet werden kann, ohne auf teurere proprietäre Technologien angewiesen zu sein.

Doppelte redundante Controller

NEO+ verfügt über redundante Treiberfunktionen zur Unterstützung des Systemkerns und zur Sicherung des Systems vor Ausfällen oder Installationsstörungen. Zwei NEO-8060+ Ringtreiber können für den Betrieb als Haupteinheit und der zweite als Backup-Einheit angeschlossen werden.

EVAC Control: Lokale Verwaltung und Überwachung EN 54

EVAC Control ist eine Verwaltungs- und Überwachungsplattform für Beschallungs- und Sprachevakuierungssysteme EN 54 NEO+ und lokale NEOs, sowohl für Einzel- als auch für Multisite. Über ein industrielles eCore-Hardwaregerät bietet die App Beschallungs- und Hintergrundmusik-Funktionen sowie ein Kalendermodul zum Programmieren aufgezeichneter Nachrichten.

EVAC Cloud: Fernverbindung und Überwachung EN 54

EVAC Cloud ermöglicht die Fernüberwachung und -verbindung EN 54 für das Alarmmanagement in NEO- und NEO-Systemen. Die Plattform bietet einen abgesicherten Remote-Zugriff auf erweiterte Konfigurationsfunktionen über den NEO Configurator mit einem eCore Industrial Hardware-Gerät.

FRONT MIT TOUCH INTERFACE FÜR REIBUNGSLOSE UND EINFACHE BEDIENUNG

Intuitive Bedienung und vollständige Steuerung über die Zentraleinheit

4,3″ Touchscreen in Farbe

Display mit Dunkelmodus und Zugriffskontrolle auf die Hauptfunktionen des Systems. Schnelle und intuitive Verwendung mit Symbolen und ohne Text.

Monitor Lautsprecher vorne

Integrierter Front-Lautsprecher für die Überwachung, mit dem Sie Audio von den Eingängen, Routen in den Zonen und aufgezeichnete Nachrichten hören können.

Mikrofon für den Notfall überwacht

Hochwertiges und überwachtes integriertes Push-to-Talk-Mikrofon (PTT) (Anschluss und Kapsel).

Digitale Matrix für die Audiowiedergabe

8×8-Audio-Array (bis zu 1024 Zonen), mit dem Sie alle Eingänge gleichzeitig und unabhängig in jede Zone verschieben können.

Dual Player für vorab aufgezeichnete Nachrichten

NEO+ verfügt über 4 GB internen Speicher für mehr als 600 Minuten aufgezeichnete Nachrichten, die manuell oder automatisch abgespielt werden können. Bis zu zwei Nachrichten können gleichzeitig in verschiedenen Zonen ausgeführt werden.

Features Anzeigen

+4,3″ Touchscreen in Farbe
Display mit Dunkelmodus und Zugriffskontrolle auf die Hauptfunktionen des Systems. Schnelle und intuitive Verwendung mit Symbolen und ohne Text.

+Monitor Lautsprecher vorne
Integrierter Front-Lautsprecher für die Überwachung, mit dem Sie Audio von den Eingängen, Routen in den Zonen und aufgezeichnete Nachrichten hören können.

+Mikrofon für den Notfall überwacht
Hochwertiges und überwachtes integriertes Push-to-Talk-Mikrofon (PTT) (Anschluss und Kapsel).

+Digitale Matrix für die Audiowiedergabe
8×8-Audio-Array (bis zu 1024 Zonen), mit dem Sie alle Eingänge gleichzeitig und unabhängig in jede Zone verschieben können.

+Dual Player für vorab aufgezeichnete Nachrichten
NEO+ verfügt über 4 GB internen Speicher für mehr als 600 Minuten aufgezeichnete Nachrichten, die manuell oder automatisch abgespielt werden können. Bis zu zwei Nachrichten können gleichzeitig in verschiedenen Zonen ausgeführt werden.

RÜCKWAND MIT ALLEN FORTSCHRITTLICHEN VERBINDUNGEN

Digital Audio IP Layer 3 AES67, DSP-Equalizer, 8 Class-D-Verstärker und vieles mehr

8 Verstärker der Klasse D

8 x 120W @100V-Konfiguration, die bis zu 8 Zonen mit einem einzigen Computer ermöglicht.

24 V DC Netzteil Eingang

Anschluss an Batterieladegerät EN 54-4.

Schnittstelle durch Kontaktverriegelung mit Brandmeldefeld

12 überwachte Schließungen, Eingang, Ausgang und pro Zone.

8 Ausgänge für die Dimmersteuerung

24V-Ausgänge zur automatischen Deaktivierung von bis zu 32 Dimmern.

Überwachung der Reserveleitung und des Verstärkers

NEO+ kann offene Schaltungen oder Kurzschlüsse in allen Leitungen erkennen und optional den achten Verstärker als Reserve für den Rest verwenden.

ACSI-Bus-Schnittstelle

ACSI-Port für bis zu 32 Geräte im Bus. ACSI Net Protokoll für bis zu 128 Geräte und bis zu 4096 (32×128) ACSI v2 Geräte.

5 symmetrische analoge Audioeingänge

Die Audioeingänge können dank der internen digitalen Matrix (40×1024) unabhängig in jede Zone geroutet werden. Darüber hinaus kann NEO+ bis zu 32 zusätzliche Audioeingänge empfangen.

8 Eingänge für Line Finisher

NEO+ ermöglicht das Hinzufügen von Endleitungsgeräten, um mögliche Fehler zu erkennen.

14 GPIO-Schließungen für die Integration

Mit dem Event-Manager von NEO+ können Signale, die durch Kontaktschließungen empfangen werden, durch logische Operationen kombiniert werden, um Aktionen auf dem Computer auszuführen.

8 vorverstärkende Audio Ausgänge

8 Audioausgänge, die das an die Verstärker/Zonen gesendete Signal verdoppeln.

RS-485 Port für die Integration

Ermöglicht das einfache Empfangen oder Senden von Befehlen über RS-485 für erweiterte Integrationen.

Schnittstelle durch RS-485 mit Brandmeldefeld

Exklusiver RS-485-Port für erweiterte Integrationen mit Brandmeldetafeln.

Dreifach-Ethernet-Schnittstelle

Der dreifache Ethernet-Anschluss von NEO+ ist konfigurierbar und nutzt die FlexNet-Technologie mit digitalem AES67-Layer-3-IP-Audio, Fernbedienung und Überwachung. Das System kann mit NEO+ Extension im Loop-Modus auf 1024 Zonen und 128 Geräte skaliert werden.

Features Anzeigen

+8 Verstärker der Klasse D
8 x 120W @100V-Konfiguration, die bis zu 8 Zonen mit einem einzigen Computer ermöglicht.

+A+B-Leitungen an jedem Verstärker
Der NEO+ verfügt über insgesamt 16 Verstärkerleitungen, mit denen ein oder zwei Lautsprecherleitungen pro Verstärker verwendet werden können, um die Redundanz zu erhöhen.

+Steuerung von Dimmern
Mit NEO+ können Sie bis zu 24 Dimmer an 8 verschiedene Prioritätssignale senden.

+Integration mit Drittanbietern: 14 GPIO, RS-485 oder Ethernet (UDP)
Ob Schließen von Kontakten, serielle Schnittstelle oder Ethernet-Befehle, NEO+ lässt sich problemlos in Geräte von Drittanbietern integrieren.

+Ausgang für die Aufnahme
Ermöglicht die Überwachung und Aufzeichnung von Nachrichten, die vom Notfallmikrofon gesendet werden.

+Erweiterte Verwaltung von Ereignissen
Mit der Software NEO Configurator können Ereignisse erstellt werden, die NEO+ für Aktionen im System speichert. Beispiele: Regelmäßige Wiedergabe einer Nachricht in einer Reihe von Zonen für bestimmte Tage und Stunden, Verringern der Lautstärke mehrerer Zonen beim Empfang eines Netzwerkbefehls, Abspielen einer Nachricht in einer Zone durch Drücken einer Mikrofonschaltfläche usw.

+5 Eingänge für symmetrisches Audio
Tickets für Musikquellen oder Mikrofone.

+Audio über Ethernet
NEO+ kann bis zu 32 verschiedene Eingänge gleichzeitig in qualitativ hochwertige digitale Audiosignale (48Khz, 24bit) empfangen und Audio über Ethernet an jeden Bereich des Systems senden.

+Digitale Audiomatrix 40×1024
NEO+ kann alle Eingänge gleichzeitig in jede Zone weiterleiten, um für jeden Bereich differenziertes Audio zu erhalten.

+Verstärkung der Reserve (7+1)
Der NEO+ kann seinen Verstärker Nr. 8 als Reserveverstärker nutzen.

+DSP für parametrische Filter und EQ
Mit NEO+ können Sie Filter oder parametrische 7-Band-Equalizer sowohl auf die Eingänge als auch auf die Ausgänge anwenden.

+Aufgezeichnete Nachrichten (4 GB interner Speicher)
Speichert mehr als 600 Minuten (bis zu 99 Nachrichten).

+12 überwachte Kontaktverriegelungen für die Integration mit Brandmeldepanel
Zwei Schließungen am Eingang, zwei am Ausgang und acht am Eingang.

+Ausgänge für die Vorverstärker
Acht Bassausgänge für den Anschluss an externe PA-Verstärker oder aktive Lautsprecher.

+ACSI-Port
Bis zu 32 MPS-8Z+-, MPS-8Z- oder VAP-1-Mikrofone können über UTP-Kabel an einen Bus angeschlossen werden.

+Überwachung der Linie der Lautsprecher
NEO+ misst von seinen Verstärkern den Zustand der Lautsprecherlinien und ermöglicht optional die Verwendung von EOL am Ende der Leitung.

Ein System, das sich intelligent erweitert

Mit einer NEO+ Einheit können 1024 Zonen in einem System mit NEO+ Extension Geräten abgedeckt werden.

NEO+ Extension 8250

VERSTÄRKUNGSKANÄLE/ZONEN

250

LEISTUNG PRO VERSTÄRKERKANAL (W)

2000

MAX. GESAMTLEISTUNG (W)

NEO+ Extension 4250

VERSTÄRKUNGSKANÄLE/ZONEN

500

Maximale Leistung pro Kanal (W)

1000

MAX. GESAMTLEISTUNG (W)

NEO+ Extension 4500

VERSTÄRKUNGSKANÄLE/ZONEN

1000

Maximale Leistung pro Kanal (W)

2000

MAX. GESAMTLEISTUNG (W)

WACHSEN MIT NEO+ EXTENSION

NEO+ 4250E

4-Kanal-Verstärker mit 1000 W Gesamtleistung und Erweiterungseinheit (flexible Leistungsaufteilung, 500 W max. pro Kanal) für das kompakte Beschallungs- und Evakuierungssystem NEO+ EN 54-16.

NEO+ 8250E

8-Kanal, 2000 W (250 W pro Kanal) Erweiterungseinheit und Verstärker für das kompakte Beschallungs- und Evakuierungssystem NEO+ EN 54-16.

NEO+ 4500E

4-Kanal, 2000 W Gesamtleistung (flexible Leistungsaufteilung, 1000 W max. pro Kanal) Erweiterungseinheit und Verstärker für das kompakte Beschallungs- und Evakuierungssystem NEO+ EN 54-16.

NEO+ 4500LE

4-Kanal 500 W Erweiterungseinheit und Verstärker mit niedriger Impedanz (4 Ohm) für das kompakte Beschallungs- und Evakuierungssystem NEO+ EN 54-16.

HOLEN SIE SICH UNSERE BROSCHÜRE

Download

NEO+ / NEO ZUBEHÖR FÜR DIE ZUKUNFT

AES67-Prozessor und ACSI-Netz NEXO

Netzwerkfähiger AES67-Audiokonverter und ACSI v2-Bus-Controller für den Anschluss von bis zu 32 MPS-8Z, MPS-8Z+ oder VAP-1-Geräten.

Mehrzonen-Mikrofon MPS-8Z+

Multi-Zone-Mikrofon mit ACSI v2-Protokoll zum Anschluss von bis zu 32 Geräten an einen Bus.

Zonenerweiterung MPS-8K+

Erweiterungsmodul EN 54 für das Mikrofon MPS-8Z+ mit 8 programmierbaren Tasten in ACSI v2.

Notstromversorgung EQ-241976

Batterieladegerät für Sprachevakuierungssysteme gemäß EN 54-4. Bietet eine maximale Leistung von 960 W.

Notstromversorgung EQ-241977

Batterieladegerät für Sprachevakuierungssysteme gemäß EN 54-4. Bietet eine maximale Leistung von 3600 W.

Akku EQ-241978

45 Ah @ 12 V Akku für 960 W EQ-241976 Ladegerät.

Akku EQ-241994

120 Ah @ 12 V Akku für 3600 W EQ241977 Ladegerät.

VCC-64 Wandregler

Wandcontroller, mit dem Sie die Lautstärke des Bereichs ändern und die Audioquelle auswählen können.

VCC-64PSK Kommunikations- und Netzteiladapter

Kommunikations- und Stromadapter RJ-45 für VCC-64.

Konverter Dante-AES67 Dante-16

Dante-AES67 digitaler Audiokonverter für bis zu 16 Kanäle.

Direct Link Integrationsschnittstelle

Gerät zur Integration von Inzidenz-Erkennungssystemen und NEO- und NEO-Systemen.

Feuerwehr-Einsprechstelle VAP1-FES

Sprachevakuierungspanel EN 54 mit erweiterten Funktionen und zonenübergreifender Zustandsüberwachung.

Feuerwehr-Einsprechstelle 7 Zonen VAP1-FES 7Z

Sprachevakuierungspanel EN 54 mit 7-Zonen-Erweiterungstastatur.

7 Zonen-Erweiterungseinheit mit Gehäuse VAP1-FES ERW 7Z

7-Zonen-Erweiterungstastatur und rotes Gehäuse IP30.

14 Zonen-Erweiterungseinheit mit Gehäuse VAP1-FES ERW 14Z

14-Zonen-Erweiterungstastatur und rotes Gehäuse IP30.

Netzwerk-Switch EN 54 SWT4E-2F

Ermöglicht die Konfiguration von IP-Kommunikationsnetzwerken zwischen EN 54-Geräten.

Medienkonverter EQ-201035

Ermöglicht die Konfiguration von IP-Kommunikationsnetzwerken zwischen Geräten nach EN 54.

ZUBEHÖR NEO+/ NEO/ ONE, VIELSEITIG UND ZUVERLÄSSIG

Mikrofon MPS-8Z

Hochleistungs-Multi-Zone-Mikrofon mit Auswahlspeicher, Autolock, Sprachaufnahme und Ereignistaste.

Zonenerweiterung MPS-8K

Tastaturerweiterungsmodul für das Mikrofon MPS-8Z, das 8 programmierbare Tasten hinzufügt.

Mikrofon A-1

Hochleistungs-Mikrofonpult mit Leuchtanzeigen und aktiver Kapsel durch Leuchtring.

End of Line-Modul TFL-2

Gefilterte Ladeimpedanz zur Verbesserung der Genauigkeit der Lautsprecherlinie in 70/100 V-Leitungen.

Notfallmikrofon VAP-1

Voice Alarm Panel bietet eine Fernsteuerung und Überwachung der Evakuierungsfunktionen des NEO Systems.

Zonenerweiterung VAP-8K

Tastaturerweiterungsmodul für das Alarmpanel VAP-1, das 8 programmierbare Tasten hinzufügt.

Leere Leiste VAP-1EC

Blinderweiterungsmodul für VAP-1-Alarmpanels, das im Rack oder an der Wand verwendet werden kann.

Wandgehäuse RACK-4ALT

Rack-Schrank 19 und 4U mit Glastür und Schloss, alle notwendigen Blindplatten und Zubehör.

Wandgehäuse RACK-6ALT

Rack-Schrank 19 und 6U mit Glastür und Schloss, alle notwendigen Blindplatten und Zubehör.

Wandgehäuse Rot EQ-242057

Wandschrank zur Aufnahme einer VAP-1 Mikrofoneinheit und einer Tastaturerweiterung VAP-8K.

Multisource-Player RCD-21R

All-in-One-Player mit mehreren Audioquellen, mit USB und SD-Karte.

AT-Serie Lautstärkesteller

Dimmer für PA-Leitungen mit hoher Impedanz von 70 oder 100 V.

Suface mount back box for series AT attenuators

Aufputzgehäuse MC-20EC

Gehäuse zur Oberflächenmontage von Dimmern der Serie AT.

STEUERN UND ÜBERWACHEN SIE IHR SYSTEM IN 54 LOKALEN UND REMOTE

Dank der EVAC Control- und EVAC Cloud-Plattformen kann das NEO+ sowohl lokal als auch remote gesteuert und überwacht werden. Mit dem NEXO-Zubehör können AES67-Audioquellen und bis zu 32 zusätzliche Geräte pro NEXO-Gerät hinzugefügt werden.

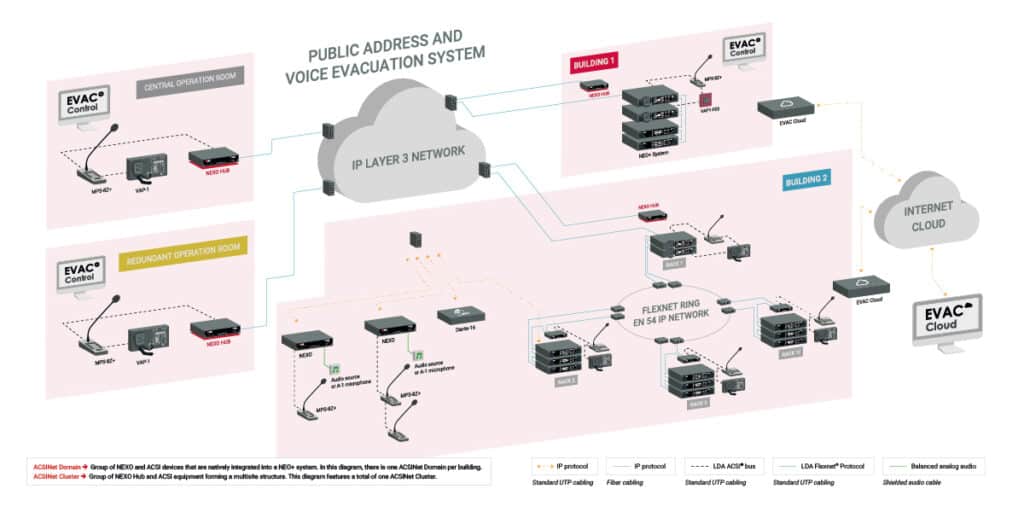

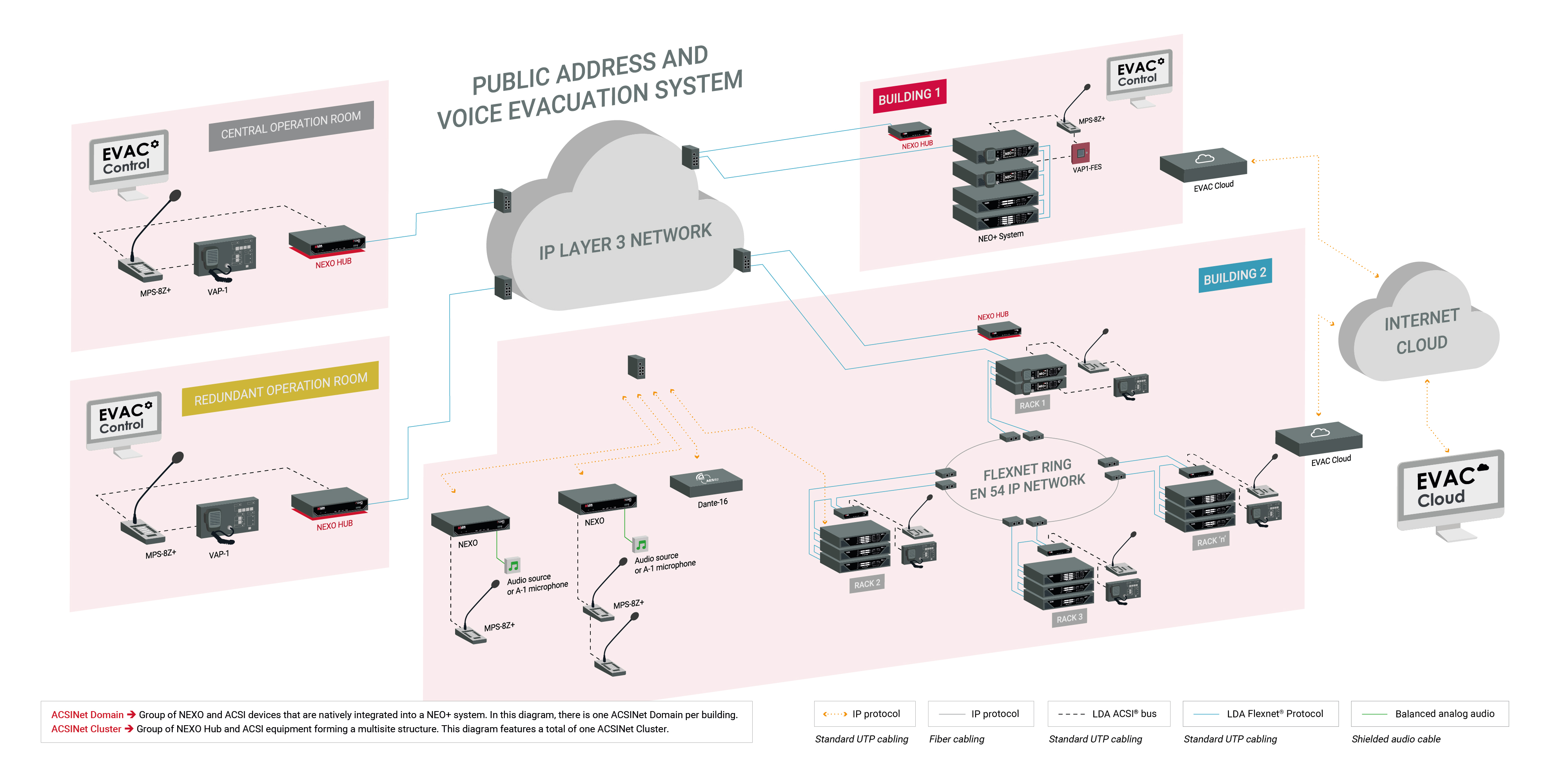

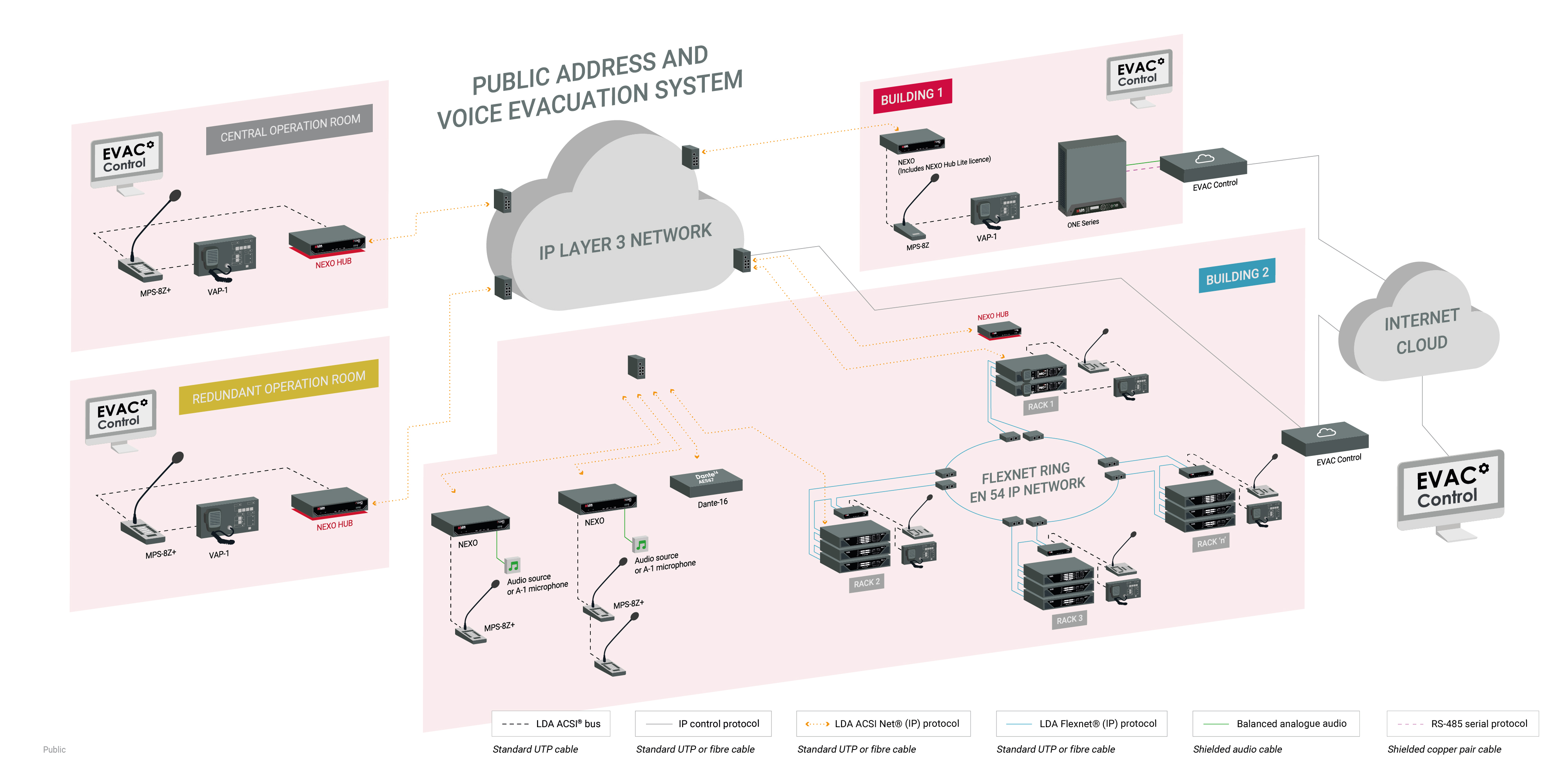

Multi-site configuration
of a NEO+ system
