23 Jul Así funciona NEXO para integrar sistemas ONE, NEO y NEO+ en instalaciones multisite
El conversor LDA NEXO, gracias a la licencia NEXO Hub completa y a la función NEXO Hub Lite, permite integrar sistemas ONE, NEO y NEO+ en arquitecturas multisite donde varias instalaciones independientes necesitan coordinarse desde un nivel superior de control. Esta integración ayuda a combinar dos necesidades habituales en proyectos de audio para seguridad: mantener la autonomía operativa de cada sistema local y permitir una gestión centralizada cuando el recinto, el complejo o la infraestructura lo requiere.

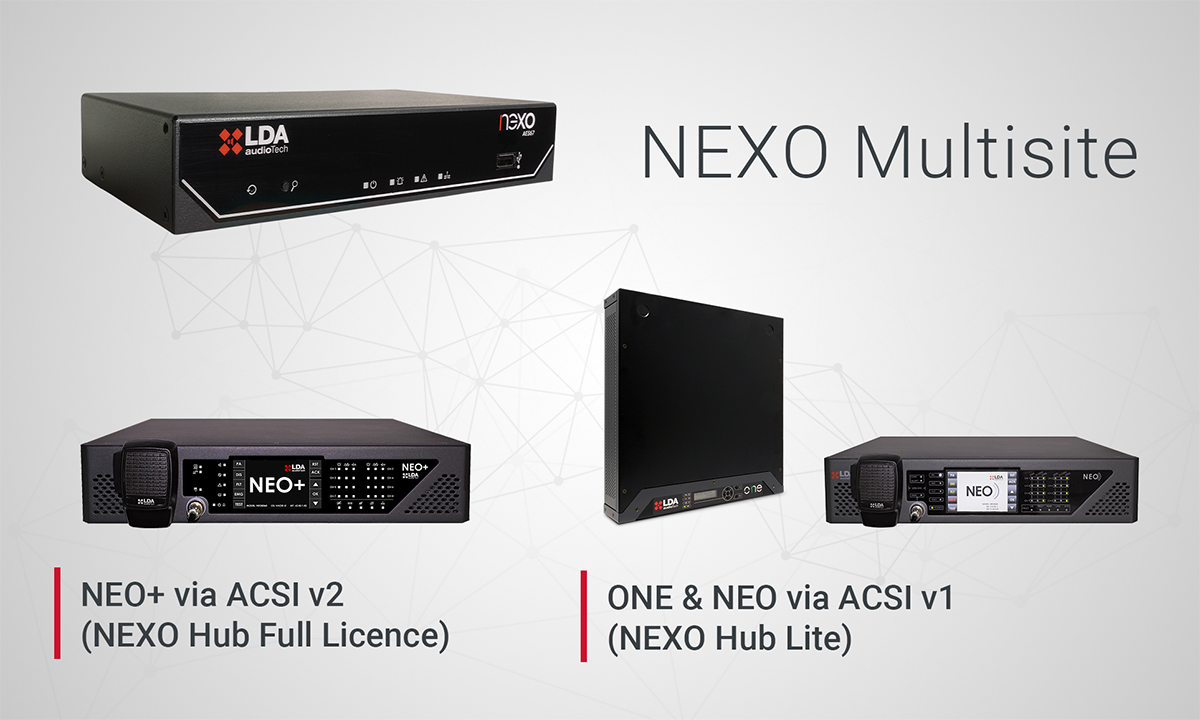

En sistemas ONE y NEO, esta integración se realiza mediante NEXO Hub Lite, una funcionalidad de serie incluida en NEXO y diseñada para instalaciones basadas en el bus ACSIv1. En sistemas NEO+, la opción recomendada es utilizar una licencia NEXO Hub, que permite una integración nativa mediante ACSINet, protocolo propietario de LDA que transporta audio AES67 y datos de control sobre una red Ethernet, permitiendo la comunicación de los dispositivos ACSIv2 conectados a las unidades NEXO Hub en la ubicación central, con capacidad de megafonía hacia cualquier dominio completo o zonas dentro de cada dominio, e incluyendo concurrencia de flujos de audio, supervisión e información de estado.

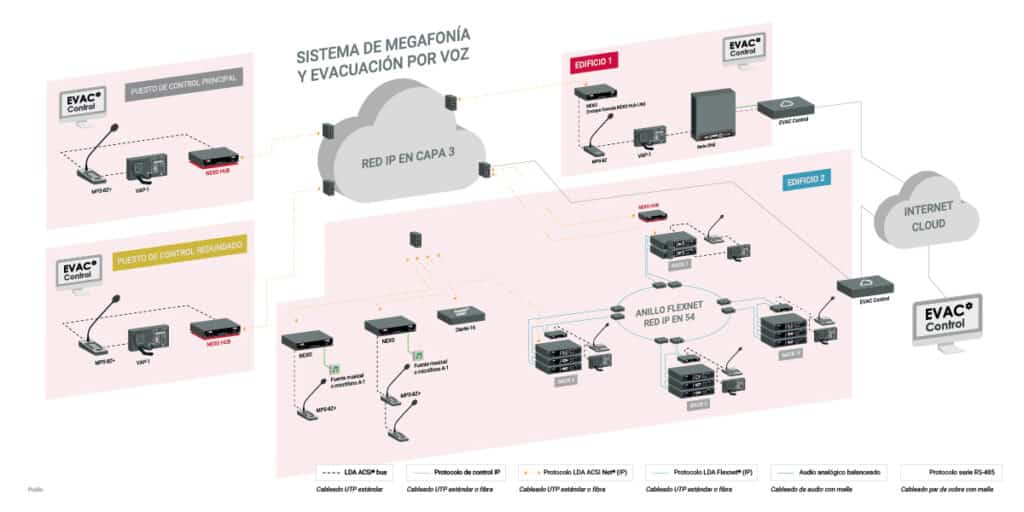

El reto de una arquitectura multisite
En una instalación multisite pueden convivir varios sistemas de megafonía y alarma por voz. Cada uno responde a una zona, edificio, local o área operativa, pero todos forman parte de un mismo entorno.
El reto está en coordinar esos sistemas sin perder la lógica local de cada instalación. Un sistema puede necesitar avisos propios, música ambiente, mensajes internos o evacuación local. A la vez, el operador del conjunto puede requerir un puesto desde el que actuar sobre varias áreas, lanzar avisos generales o supervisar estados.
Este tipo de arquitectura aparece en centros comerciales, campus, hospitales, aeropuertos, edificios corporativos, hoteles, resorts o complejos industriales.
Un ejemplo claro en centros comerciales
Un caso de uso típico de estos casos es el de un centro comercial. Cada tienda puede contar con su propio sistema ONE para gestionar avisos locales, música ambiente, mensajes internos, evacuación local y conexión con su central de incendios. Las zonas comunes, como pasillos, aparcamientos, accesos o áreas técnicas, pueden requerir un sistema NEO+ con mayor capacidad de integración y operación.
La instalación necesita que cada parte funcione por sí misma, pero también que el conjunto pueda coordinarse desde un puesto de control. NEXO permite conectar esas islas de sistema dentro de una arquitectura multisite, adaptando el modo de integración según se trate de ONE o NEO+.
Cómo se integran ONE y NEO mediante NEXO Hub Lite
ONE es una solución compacta para instalaciones que necesitan megafonía y alarma por voz con operación local. Gracias a NEXO, ahora puede integrarse en una arquitectura multisite y usarse en espacios independientes donde interesa mantener una instalación propia, pero conectada al conjunto.
Según el manual de NEXO, los sistemas ONE y NEO basados en ACSIv1 pueden integrarse mediante NEXO Hub Lite. Esta funcionalidad está incluida de serie, sin licencia adicional, y permite utilizar NEXO como receptor del clúster en modo Gateway to ACSIv1 Site.
En la práctica, NEXO actúa como pasarela entre el nivel central de la arquitectura y el sistema ONE local. ONE identifica a NEXO como dos dispositivos ACSIv1 virtuales:
- un micrófono MPS-8Z para llamadas de megafonía general;
- un panel de alarma VAP-1 para llamadas y acciones de emergencia.
Así, ONE conserva su operación local y puede recibir peticiones desde el nivel superior de control cuando el proyecto lo requiere.
Alcance de la integración de ONE
La integración de ONE mediante NEXO Hub Lite permite conectar sistemas basados en ACSIv1 a una arquitectura multisite, manteniendo una relación clara entre sistema local y puesto central.
Desde el puesto central pueden transmitirse peticiones de palabra procedentes de micrófonos conectados al clúster. También pueden enviarse funciones disponibles de un micrófono ACSIv1, incluidas funciones propias del panel de incendios VAP-1 para llamadas de emergencia.
Desde el sistema ONE hacia el nivel central se distribuyen los estados generales EMG y FLT. Además, se supervisa el enlace entre NEXO y el sistema ONE a través del bus ACSIv1.
Eso sí, existen límites para este modo de integración: no se transmite información específica sobre zonas o grupos, no se permite utilizar VAP1-FES, no se personaliza la asignación de botones a zonas o grupos y no se lanzan triggers o eventos.
Por qué recomendamos la licencia full NEXO Hub para NEO+
NEO+ está pensado para proyectos medianos y grandes con más necesidades de integración, escalabilidad y operación. En una arquitectura multisite, puede cubrir zonas comunes, edificios principales o áreas donde se requiere mayor capacidad de control.
Cuando el sistema remoto es NEO+, la opción recomendada es utilizar licencia full NEXO Hub en modo Gateway to Domain ACSINet. En este caso, NEO+ trabaja de forma nativa dentro de ACSINet, lo que permite aprovechar mejor las capacidades del sistema.
Este enfoque aporta mayor simultaneidad:
- hasta 16 llamadas de micrófono simultáneas, una hacia cada Domain conectado;
- hasta 56 canales de audio BGM simultáneos.
También distribuye los estados EMG, FLT y DIS, mientras que la integración basada en ACSIv1 trabaja con EMG y FLT. A esto se suma la supervisión de enlaces y la notificación de fallos al sistema NEO+.
Cómo configurar llamadas a un dominio completo o por zonas
El dispositivo NEXO Hub que actúa de Cluster-Sender se elige entre estos dos modos:
- «Map button to domain/site»: cada botón del micrófono hará la llamada a una isla completa. Cada sistema recibe una llamada «all-zones» (si se ha seleccionado su botón). El ID del sistema al que llama cada botón coincide con el Cluster-Receiver-ID configurado en el NEXO Hub que lo controla.
- «Map button to ACSI profile»: en este modo, la pulsación de botones del usuario se lleva hasta cada uno de los sites/sistemas, y en ellos se traduce en las zonas/grupos que haya configurados según el perfil asignado a esa dirección de micrófono ACSI, teniendo en cuenta que:
- La configuración de perfiles de NEO+ es personalizable, cada sistema NEO+ tiene su propia tabla de configuración de perfiles de micrófonos. Por defecto, la asignación es: botón_1 → zona_1, etc. Es importante recordar que estos perfiles de micrófono aplican tanto a los micrófonos ACSI del bus local del NEO-8060+ como a los que se reciben por ACSINet (ya vengan de cluster o de domain).
- En cuanto a ONE, la filosofía es la misma, pero con la limitación de que ONE no permite configurar los perfiles de micrófonos ACSI. Aquí la asignación botón-zona siempre será la de fábrica: Btn_1 → Zona_1, Btn_2 → Zona_2, …
Para verlo de manera práctica, podemos imaginar un multi-site donde cada sistema es un edificio. El modo «button to domain» permitiría hacer llamadas por edificios completos, y el modo «button to profile» permitiría hacer llamadas por plantas (siempre que se configuren bien los perfiles). El botón 1 podría ser la planta 1 de cada edificio; el botón 2, la planta 2; y así sucesivamente.
Una arquitectura pensada para proyectos distribuidos
Muchas instalaciones crecen por edificios, zonas, locales, fases o ampliaciones. Por eso resulta útil contar con una arquitectura capaz de integrar sistemas compactos como ONE y sistemas escalables como NEO+ bajo un criterio común de operación.
NEXO ayuda a construir ese puente entre autonomía local y gestión centralizada. Para LDA, este enfoque forma parte de una visión más amplia del audio para seguridad: diseñar sistemas de megafonía y alarma por voz que respondan al uso real del edificio, a sus necesidades de operación y a la evolución futura del proyecto.
¿Estás diseñando una arquitectura multisite de audio para seguridad?
Contacta con el equipo de LDA para revisar qué modo de integración se ajusta mejor a tus sistemas ONE, NEO+ y requisitos de operación.
FAQ: integración en sistemas multisite con LDA NEXO
¿Qué aporta NEXO en una instalación multisite?
NEXO permite conectar distintas islas de sistema dentro de una arquitectura distribuida, facilitando la coordinación entre sistemas locales y puestos de control.
¿Cómo se integran ONE y NEO en una arquitectura multisite?
ONE y NEO se integran mediante NEXO Hub Lite, una funcionalidad incluida de serie que permite conectar sistemas basados en ACSIv1 al nivel superior de la arquitectura.
¿Cuándo conviene utilizar licencia NEXO Hub?
La licencia NEXO Hub se recomienda cuando el sistema remoto es NEO+ y el proyecto requiere integración nativa ACSINet, mayor simultaneidad, más supervisión y más información de estado.
¿Pueden convivir ONE, NEO y NEO+ en el mismo proyecto multisite?
Sí. ONE puede utilizarse en islas locales, como tiendas o espacios independientes, mientras NEO+ puede cubrir zonas comunes, edificios principales o áreas de mayor complejidad.
¿Qué ejemplo ayuda a entender esta arquitectura?
Un centro comercial es un caso claro: cada establecimiento puede mantener su propio sistema ONE, mientras las zonas comunes pueden gestionarse con NEO+ y coordinarse desde un puesto central mediante NEXO.
¿Debe instalarse siempre el NEXO Hub fuera del anillo FlexNet?
Sí. El NEXO Hub debe instalarse siempre fuera del anillo FlexNet.
Puede conectarse de las siguientes formas:
- Al puerto X del controlador NEO+, cuando la isla dispone de un único controlador.
- A un switch de la red multidominio o del clúster, cuando existe una infraestructura de red común entre las distintas islas.
La conexión debe realizarse aguas arriba del puerto X del controlador, ya que el NEO+ filtra el tráfico que sale desde su red FlexNet hacia la red exterior. De este modo se evita que las comunicaciones internas de una isla se propaguen e interfieran con las demás, especialmente considerando que todas utilizan por defecto el mismo Stream.
El NEXO Hub no debe conectarse al puerto X de una extensión ni integrarse dentro del anillo FlexNet, ya que en esos puntos no existe dicho filtrado y podrían producirse conflictos entre islas.
Resumen práctico:
- NEXO estándar de un dominio: puede conectarse al puerto X de cualquier equipo del dominio o incluso instalarse dentro del propio anillo FlexNet.
- NEXO Hub Receiver de un dominio: debe instalarse siempre fuera del anillo FlexNet, conectado al puerto X del controlador NEO+ o a un switch de la red multidominio/clúster.
